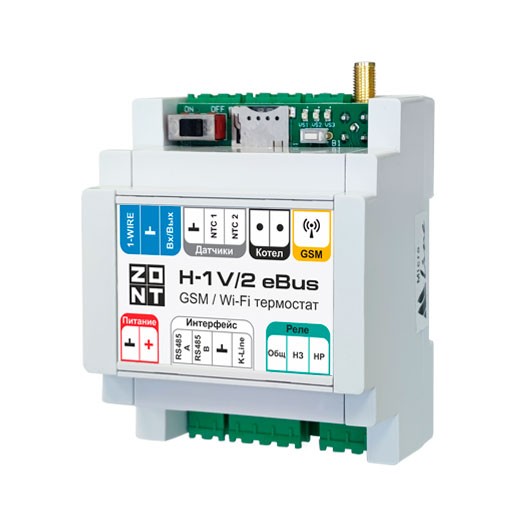

Контроллер ZONT H-1V/2 eBus

Заказать под ключ

Специальный отопительный контроллер для котлов Vaillant и Protherm со встроенной поддержкой протокола E-BUS

  • GSM и Wi-Fi связь в одном приборе!
  • Управление по цифровой шине котлом Vaillant, Protherm
  • Управление отоплением и ГВС
  • 2 котла в управлении (основной + резервный)
  • Погодозависимая автоматика
  • Подключение радиодатчиков ZONT 868 МГЦ
  • Дистанционный контроль датчиков различного назначения
  • Сохранение связи при отключении электроэнергии до 12 ч. (резервная батарея)
  • Крепление на DIN-рейку

ZONT H-1V/2 eBus – новое исполнение термостата ZONT H-1V eBus для котлов Vaillant и Protherm со встроенным Wi-Fi-модулем и GSM модемом!

Контроллер ZONT H-1V/2 eBus создан специально для управления системой отопления, в которой используются отопительные котел/котлы Vaillant и Protherm.

Как контроллер управляет котлами

Прибор способен управлять 2 котлами по алгоритму «основной + резервный». При этом основной котел подключается через встроенную в устройство цифровую шину. Такое управление котлом позволяет управлять модуляцией горелки и, следовательно, существенно снижать энергопотребление. Котел греет только тогда, когда нужно и ровно на столько, сколько требуется системе отопления.

Резервный котел в системе отопления подключается только релейным способом. Тип используемой энергии, бренд производителя не имеют значения.

Использование погодозависимого алгоритма позволяет автоматизировать управление теплом с учетом изменения уличной температуры. Температурные данные могут быть получены как от уличного датчика, так и с погодного сервера. Применение такого алгоритма позволяет плавно изменять температуру теплоносителя в зависимости от погоды за окном.

Что можно подключить

В случае если релейный выход не применяется для управления котлом, то допускается подключение любого электрического исполнительного устройства.

Например, реализуйте систему защиты от протечки (при получении сигнала от датчика протечки, контроллер перекроет кран). Подключите информационные датчики различного назначения (задымление, движения, размыкания и др.) и своевременно получайте информацию об их состоянии.

Удобство управления:

— личный кабинет на веб-сервисе ZONT с возможностью предоставления доступа с различными правами для нескольких пользователей (например, сервисному специалисту, другому члену семьи),

— бесплатное мобильное приложение ZONT на iOS и Android

— комнатная панель для ручного управления режимами работы и температурными значениями ZONT МЛ-753.

Обновление ПО доступно через личный кабинет веб-сервиса без подключения прибора к компьютеру.

Контроллер всегда на связи!

— GSM и Wi-Fi каналы передачи данных – выбирайте удобный,
— Wi-Fi канал в приоритете, GSM – резервный канал, подключающийся при потере связи Wi-Fi,
— при отключении электроэнергии прибор остается на связи до 12 часов и передает информацию от подключенных к нему проводных датчиков (встроенная резервная батарея).

Серверы находятся в России и это значит, что прибор всегда будет на связи!

С контроллером ZONT H-1V/2 eBus:

— вы можете быть уверены в работоспособности системы отопления;
— вы заботитесь о домочадцах во время своего отсутствия;
— вы экономите на энергоносителях от 35%!

Пример инженерной системы на базе ZONT H-1V/2 eBus

ZONT H-1V/2 eBus предназначен для автоматизации и управления работой системы отопления частного дома:

Возможность управления двумя котлами – основным через протокол E-BUS и резервным при помощи программируемого релейного выхода;

GSM и Wi-Fi каналы передачи данных в одном устройстве – пользователь выбирает предпочтительный вариант связи, или может использовать оба для подстраховки;

Wi-Fi подключение к Интернету в приоритетном режиме, сотовая сеть подключается только при потере Wi-Fi соединения;

Наличие встроенного аккумулятора особенно актуально при временном отключении электроэнергии. Котельное оборудование остается под контролем;

Датчик комнатной температуры, SIM карта, и прочие необходимые для работы устройства аксессуары в комплекте;

Возможность подключения датчиков NTC, радиодатчики (опционально);

Опциональное подключение выносной панели управления.

Корпус пластиковый, с креплением на DIN-рейку
Габаритные размеры 223 х 150 х 87 мм






Контроль и управление котлом

2 котла (основной и резервный)
подключение по цифровым интерфейсам OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB, Wolf, Daesung* (через внешние универсальные адаптеры)

подключение по цифровым интерфейсам Rinnai, Arderia (через внешние монобрендовые адаптеры)

*для добавления протокола Daesung адаптер необходимо перепрошить по заявке через службу техподдержки — info@gsmzont.ru

подключение релейным способом
отображение текущего состояния котла
мониторинг температуры воздуха в помещении, на улице, теплоносителя
ПИД-регулирование
настройка работы 2 котлов по расписанию
защита от замерзания
функция «Лето» для автоматического отключения
Управление бойлером ГВС косвенного нагрева работа по расписанию
функция «Антилегионелла»
мониторинг температуры ГВС
Особенности управления и настройки дистанционная настройка и управление через веб-сервис, приложение и смс
4 предустановленных режима с возможностью изменения настроек
6 свободно программируемых режимов
преднастроенные конфигурации настройки для систем отопления
погодозависимое управление
Управление исполнительными устройствами 3 универсальных входа/выхода позволяют подключить электрическое оборудование для управления (насос, сервопривод, термоголовка и др.)
1 релейный выход (если не используется резервный котел) можно использовать для подключения электроприбора


Автономная работа


встроенная резервная батарея
прибор останется на связи при отключении электроэнергии (до 12 часов)
обеспечит мониторинг и передачу информации от подключенных проводных датчиков
Использование датчиков температурные проводные аналоговые NTC, цифровые
радиодатчики 868 МГЦ (при использовании радиомодуля ZONT МЛ-590)
возможно подключение 3 радиомодулей (120 радиодатчиков)
Функции охраны и безопасности подключение датчиков протечки воды, утечки газа, дыма, влажности и др.
подключение охранных датчиков движения, разбития стекла, размыкания
подключение свето-звуковой сирены
возможность настройки срабатывания исполнительного устройства по полученному сигналу
Особенности прав пользователей несколько доверенных номеров телефонов (для контроля и  управления)
несколько пользователей совместного доступа (доступ техническому специалисту)
разграничение прав каждому пользователю
Каналы связи GSM/GPRS/Wi-Fi
Wi-Fi – приоритетный канал, частотный диапазон 2,4 ГГц, 802.11 b/g/n
GSM – автоматическое подключение при отсутствии Wi-Fi, частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных — GPRS
Способы управления личный кабинет веб сервиса
мобильное приложение для iOS и Android
панель ручного управления МЛ-753 (приобретается отдельно)
Способы перезагрузки
(кнопка RESET)
1 короткое нажатие – сброс Аварии (ошибки) котла, управляемого по ЦШ
3 коротких нажатия – сброс настроек Wi-Fi
5 коротких нажатий – перезагрузка Контроллера
1 длинное нажатие (больше 10 сек) – сброс прибора к заводским настройкам




Оповещения

при отклонении текущей температуры от заданных пороговых значений
при аварии и неисправности котла
при неисправности подключенных датчиков температуры
при пропадании и восстановлении основного напряжения питания (сети)
при срабатывании дополнительных охранных датчиков
Способы оповещений push-уведомления мобильного приложения
смс
письмо на e-mail




Запись и хранение истории событий

3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн»
время работы котла и мониторинг измеряемых температур
время появления аварий и ошибок в работе котла
время пропадания и восстановления основного напряжения питания
время входящих звонков и текст входящих смс сообщений
дата обновления ПО и номер текущей версии ПО

Внимание!
При работе контроллера от резервного аккумулятора управление котлом осуществляется в режиме предотвращения замерзания. При питании от резервного аккумулятора контроллер котлом не управляет!

Основное питание внешний источник стабилизированного питания напряжением 11 — 28 В постоянного тока
Резервное питание встроенный аккумулятор LIR 14500

— напряжение 3,7 В

— емкость 800 мА*ч

Потребляемая мощность не более 6 Вт
Поддерживаемые интерфейсы E-Bus: протокол цифровой шины управляемого котла. Поддерживает котлы Vaillant и Protherm
1-Wire: порт для подключения проводных датчиков температуры (до 15 шт.) и ключей Touch Memory
K-Line: обмен данными, подключение оригинальных устройств ZONT (радиомодуль МЛ-590, панель ручного управления МЛ-753)
RS-485: обмен данными, подключение оригинальных устройств ZONT (радиомодуль МЛ-590, панель ручного управления МЛ-753)
Релейный выход 1 шт., используется для релейного подключения котла или электрического прибора

не подключен к цепям питания контроллера (выход типа «сухой контакт»)

коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А

коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А

Аналоговый вход 1 шт.,

— контролируемое входное напряжение 0-30 В;

— дискретность измерения 12 бит;

— погрешность не более 2%;

— подтяжка к цепи плюс 3,3 В через резистор 100 КОм

Аналоговый вход NTC 2 шт., предназначены для подключения температурных датчиков типа NTC-10
Проводные датчики температуры до 15 шт. для управления

Тип — аналоговые NTC, цифровые

Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20

Беспроводные датчики температуры до 40 шт.

Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590)

Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785

Корпус пластиковый, с креплением на DIN-рейку
Габаритные размеры 223 х 150 х 87 мм
Вес брутто 0,3 кг
Класс защиты IP20 по ГОСТ 14254-2015
Диапазон рабочих температур минус 25 ⁰С — плюс 70 ⁰С
Максимально допустимая относительная влажность 85 %
